10米避雷針安裝步驟_10米便攜式移動避雷針安裝示意圖

人氣：11586發表時間：2018-11-15

一、避雷針主體導桿組裝：

1、首先將一級導桿擰入主法蘭座；然后將二級導桿擰入一級導桿；按照上述方法依次將三級導桿、四級導桿、五級導桿、六級導桿、主針頭的螺紋桿擰入下一級導桿，并把各螺紋擰緊。

2、六級導桿和五級導桿組裝連接方法按右圖A順序組裝起來，并把螺紋擰緊。

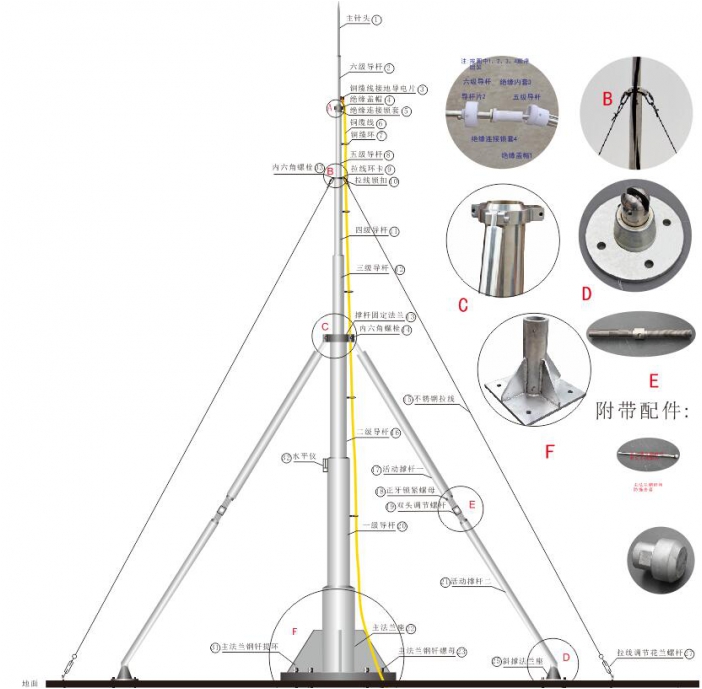

10米避雷針

二、避雷針安裝銅纜線：

1、將銅纜線的一端銅耳接入銅纜線接地導電片 ,并用螺栓鎖緊；然后將銅纜線依次穿入各導桿上的銅纜環。

三、避雷針安裝拉線：

1、將不銹鋼拉線的兩端分別裝上拉線鎖扣和拉線調節花蘭螺桿，然后將拉線鎖扣套入拉線環卡，并用內六角螺栓鎖死（如圖B所示）。

四、避雷針安裝活動撐桿：

1、將活動撐桿一、活動撐桿二通過雙頭調節螺桿連接為一體;然后上端與撐桿固定法蘭（如圖C）相連,下端與斜撐法蘭座（如圖D）相連,各用內六角螺栓鎖死.

備注:雙頭調節螺桿兩頭絲牙為正、反兩種方向絲牙，組裝時注意旋入方向。

五、調整避雷針垂直度：

1、將避雷針主體及附件緩慢立起（約需6人左右）。

2、將4支主法蘭鋼釬分別打入主法蘭座的4個孔中，以固定避雷針主體；

3、分別調整3支活動撐桿和3條拉線的距離，將斜撐法蘭鋼釬打入斜撐法蘭座，以便固定法蘭；將拉線鋼釬打入地下（與地面角度約為5度為宜）,以便固定拉線。

4、用雙頭調節螺桿調整避雷針的垂直度，用調節花蘭螺桿調節拉線的松緊度，用水平儀校驗避雷針的垂直度，直至避雷針完全垂直為至。

六、避雷針接地：

1、在距避雷針約2米處挖一坑，將銅包鋼接地棒垂直放入坑中，用鐵錘打入地下（如主圖所示）。

2、將銅纜線下端的銅耳壓入銅包鋼接地棒上端，用銅耳鎖緊螺絲鎖死。

3、將坑填土、封實
