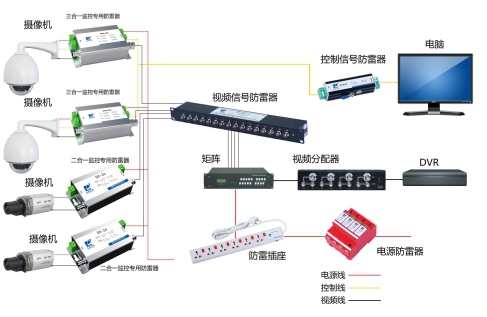

網絡機房防雷器【視頻信號防雷器】網絡交換機防雷器—防雷方案
人氣：2793發表時間：2018-09-18
一、電源部分：電源系統多級保護;可防范從直擊雷到工業浪涌的各級過電壓的侵襲。
(1)第一級電源防雷設計: 根據國家有關網絡機房防雷的有關規定，必須做到在電源的進入端安裝低壓端的總電源防雷器,將由外部線路可能引入的雷擊高電壓引至大地泄放，以確保后接設備的安全。對于三相電源B級防雷器,三相進線的每條線路應有80KA以上的通流容量,可將數萬甚至數十萬伏的過電壓限制到幾千伏以內,防雷器并聯安裝在總配電室進線端處，做好感應雷的保護。一般選用OMP-APM80/4電源防雷器,此級防雷器并聯安裝,通流容量為最大80KA ,對后接設備的功率不限, 可以對通過線路傳輸的高強度感應雷實施瀉放保護。
(2)第二級電源防雷設計:根據智能建筑中所使用設備的實際情況,考慮到UPS等高價位設備的重要性。將配電系統二級防雷設計為:使用最大通流容量40KA的電源電涌保護器將感應雷擊過電玉限制到1500V以下。具體方案,在機房的UPS設備前端安裝一套OMP-APM80/4電源防雷器,作為電源第二級保護。
(3)第三級電源防雷設計:這也是系統防雷中最容易被忽視的地方，現代的電子設備都使用很多的集成電路和精密的元件,這些器件的擊穿電壓往往只是幾百伏，最大允許工作電源也只是幾A,若不做第三級的防雷,由經過第二級防雷而進入設備的雷擊殘壓仍將有千伏之上,這將對后接設備造成很大的沖擊,并導致設備的損壞。兩相的用電設備,選用防雷插座或者PDU ,通流容量10KA ,作為第三級電源防雷器,其串聯在設備前端。將感應雷擊過電壓限制到900V以下。
