接地裝置的使用壽命基本上取決于接地金屬材料的腐蝕速度。不過，金屬材料在土壤中腐蝕受到影響的因素很多，如土壤孔隙度、土壤電阻率、溶解的鹽類、水分、PH值以及細菌等，因此在不同的土壤環(huán)境中，金屬材料的腐蝕速度也是非常不同的。為了抑制其腐蝕過程，需要根據(jù)具體的土壤環(huán)境，采取不同的防腐措施。這些措施歸納起來，大致有如下幾種:

  (1)鍍防腐層:這是最普遍采用的種方法。根據(jù)接地要求，該防腐層應具有良好的導電性能，以讓電流能順暢地流人地中，同時它還必須具有良好的抗腐蝕性能，以防止被覆蓋的金屬受到腐蝕。目前最常用的是鋅層和錫層，鋅和錫本身不易被土壤腐蝕。經(jīng)驗表明，鋼上鍍鋅層，鋼上鍍錫層，都可以使埋入地中的鋼或銅接地體得到很好的保護。
  20世紀80年代，國外研制出的GALFAM (Zn-Al-Re) 熱鍍合金也是-種良好的防腐材料。據(jù)鹽霧試驗，其耐腐壽命比鋅層還大2-3倍，現(xiàn)已大星用于建筑、車輛、船舶和機電等領(lǐng)域。國內(nèi)研制的稀士一鋅基合金熱鍍材料和鋅-鎳合金熱鍍材料，也是良好的防腐材料，其耐腐壽命均比鋅層的高，它們都可作為鐵質(zhì)接地體的理想防腐層。
  現(xiàn)在還有科研單位正在試驗新型的導電防腐涂料，它可以使防腐措施更加簡便，初步試驗結(jié)果是令人滿意的，只要價格再降低到鍍鋅費用水平，即有廣闊的發(fā)展前景。
  (2)犧牲陽極保護:將兩種不同金屬一起埋入潮濕土壤中，由于兩種金屬的“電極電位”不同，它們之間會出現(xiàn)電位差而導致電解腐快。例如銅接地休與地下鍍鋅水管相連，則水管將受到嚴重腐蝕。鐵質(zhì)接地體與銅線相連，若鋼線有部分埋到地中，則鐵接地體的腐蝕速度將大大加快，因此在接地裝置中最好只有一種金屬材料埋在地中。
  這個原理也可以用來保護接地裝置，亦即將接地裝置作為陰極，而將電化學性質(zhì)更活波的金屬材料作為陽極也埋入潮濕的土壤中，然后將它們連接起來，這樣便出現(xiàn)從陽極表面流向陰極的直流電流。當該電流流向土壤時會分解陽極金屬，面流向陽極表面時則延緩了陰極金屬的腐蝕速度，從面保護了接地裝置，所以稱之為犧牲陽極保護。圖3.29示出正在實施的犧牲陽極保護的情況。該法優(yōu)點是無需外加電源，免維護，雖然陽極金屬不斷消融，但消耗很小(其消耗量主要與電位差和兩極表面大小有關(guān))。缺點是只適用對電流量需要不太大的地方。

  對于鐵質(zhì)接地裝置，可以采用鎂合金、鋅合金或鋁合金等材料來作陽極。不過，鋁合金的陽極性能不夠穩(wěn)定，而鋅合金僅適用于土壤電阻率低于15 -20Ω . m的地區(qū)，因此大多數(shù)都還是采用鎂合金來作陽極。
  鎂合金用極的商品規(guī)格有(長x上底x下底x高) 700mm x 75mm x 85m x 75m, 700mmx88mm x 101mm x88mm和70m x 10Immx 10mm x 100mm三種，重量分別為8kg、l1kg 和14kg,其化學成分、填料配方以及電化學性他如表3.31、表3.32所示。使用時，陽極與接地裝置之間的距離為3m,陽極與陽極之問的距離也以3m為宜。陽極布置適宜于小集中、大分散的原則。每個陽級組共有六根陽極，組與組之間的距離為1-2km.對穿越河流的接地裝置或欲保護的鋼管不宜采用這種方法來保護。

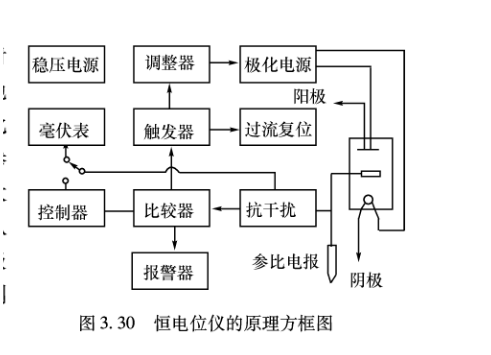

（3)外加電源保護:其基本原理與上述方法相似，接地裝置或被保護金屬物體仍作為陰極，不同的是采用石墨材料來作陽極，井利用降壓變壓器利整流器等來提供直流電源，通過直流電流向陰極流動來延緩陰極金屬的腐蝕速度。為了使接地裝置成被保護金屬物體在有無干擾的情況下都對地處于陰極狀態(tài)，接地裝置或被保護金屬物體必須保持對地為負的電位值，因此通常需要使用如圖3.30所示原理的恒電位儀。

  接地裝置或被保護金屬物體的電位大多選在(相對恒電位儀的參比電極的) -0.85~-1.25V 范圍。當?shù)叵鲁霈F(xiàn)干擾時，接地裝置或被保護金屬物體的電位變化可能偏離該范圍。于是，這種變化會通過(硫酸銅)參比電極反映到恒電位儀的比較器輸人端，經(jīng)差動放大后，比較器輸出一個不平衡電流來控制移相觸發(fā)器，從而使可控硅在移相脈沖作用下改變導通角，以調(diào)整陰極輸出電流，讓接地裝置或被保護金屬物體的電位恢復到原來的電位范圍內(nèi)，維持其陰極保護作用。

這種方法適合于對電流量需要較大的地方，如石油輸送管道和大型地網(wǎng)等的使用。
