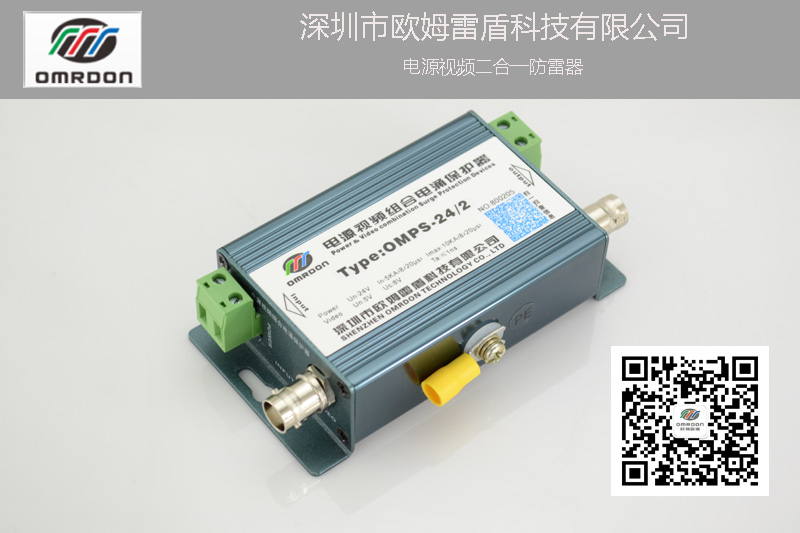

OMPS-12/2電源視頻二合一防雷器 模擬攝像機二合一防雷器-
12V二合一防雷器是歐姆雷盾（OMRDON）CCTV安防監控系統模擬攝像機二合一防雷器（又稱：二合一電涌保護器、二合一浪涌保護器、二合一避雷器）是依據IEC和GB標準設計，適用于不帶云臺控制的模擬攝像機（Analog Camera）的電源和信號線路的雷擊電磁脈沖（LEMP）電涌保護，是一體化多功能電涌保護器。主要于對監控模擬攝像機的電源、視頻線路實施電涌保護，可充分保護最新技術的監控設備。
| 名稱 | OMPS-12/2二合一防雷器 | |
| SPD類別 | 復合型SPD | |
| SPD功能 | 具有限壓、限流功能 | |
| 型號 | OMPS-12/2 | |
| 類型 | 電源 | 視頻 |
| 標稱工作電壓Un | 12V | 5V |
| 最大持續運行電壓UC | 18V | 8V |
| 額定負載電流IL | 5A | 2A |
| 標稱放電電流 | 5kA | |
| 最大放電電流 | 10kA | |
| 電壓保護水平 | ≤75V | ≤18V |
| 響應時間ta | ≤25ns | ≤1ns |
| 插入損耗Ae | —— | ≤0.5dB |
| 接口類型 | 端子+BNC | |
| 失效指示 | 綠色:正常 熄滅:失效 | -- |
| 過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |
| 工作溫度環境 | -40℃…+85℃ | |
| 安裝方式 | 墻面固定或水平固定（放置） | |
| 外形尺寸 | 110*57*27mm | |
| 外殼材料 | 鋁合金 | |
| 外殼保護等級 | IP20 | |
| 測試標準 | GB18802.1 GB/T 18802.21 | |
根據監控系統的特點量身打造的專用防雷設備，它集電源防雷器、視頻線路防雷器于一體，各部分均采用多級串聯式結構設計，具有多級保護功能。
內部結構
視頻部分：完整的視頻保護部分有放電電路、穩流電路、穩壓電路、阻抗匹配電路、提高傳輸頻率/速率優化電路等組成。
電源部分：一般有放電電路、可抑制電路、吸收電路等組成，主要材料是氧化鋅。
