20KA 三級電源電涌保護器 (SPD、防雷器、浪涌保護器）OMP-APM20/2/4-
電涌保護器產品介紹：
歐姆雷盾（OMRDON）III級電涌保護器（Surge Protection Device，簡稱SPD）(又稱防雷器、避雷器、浪涌保護器、過壓保護器)，適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電系統因雷擊而產生的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZ 2-3區域或更高界面，其設計依據符合GB18802.1，IEC61643-1技術標準，用于設備端的第三級精細電涌保護。
電涌保護器工作原理：
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當系統線路上出現電涌過電壓、過電流時，SPD的電阻突變或持續下降為低阻抗，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。
電涌保護器功能特點：
1、可選遙信端子報警功能，便于遠程報警監控。
2、最高可承受20KA(8/20μs)雷電流沖擊。
3、反應速度快，動作響應時間小于25ns。
4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。
5、內置熱脫扣失效脫離裝置，使防雷器因過熱、擊穿失效時能自動斷開。
6、可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。
電涌保護器產品應用和安裝位置：
歐姆雷盾（OMRDON）III級系列電涌保護器適用于雷擊區域的LPZ2-3區域或更高界面，一般用于電子設備的精細過壓保護，防止末端設備受到過壓干擾，為第III級（D）過壓保護器；通常安裝在住戶配電箱，計算機中心、信息設備、電子設備及控制設備前或最近的插座箱內。

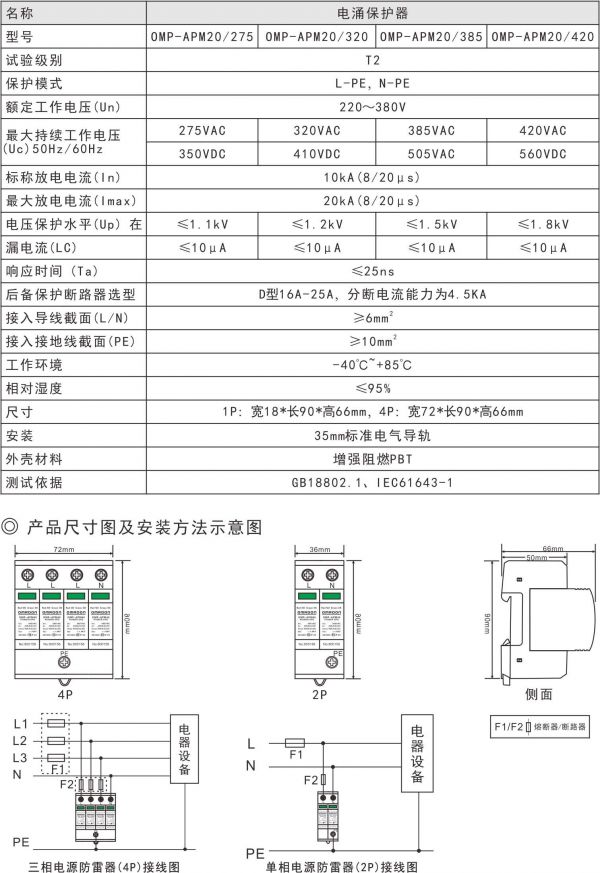

電涌保護器技術參數：
| 名稱 | III級電涌保護器 | ||
| 型號 | OMP-APM20 | NPE | |
| 試驗級別（依據IEC61643-1） | II | I | |
| 保護模式 | L-PE，N-PE；L-N，N-PE | N-PE | |
| 額定工作電壓(Un) | 220～380V | ||
| 最大持續工作電壓(Uc) | 420V 50Hz/60Hz | 255V 50Hz/60Hz | |
| 電壓保護水平(Up) 在Isn時 | ≤1.2kV | ≤1.2kV | |
| 標稱放電電流(In) | 10kA(8/20μs) | 15kA(8/20μs) | |
| 最大放電電流(Imax) | 20kA(8/20μs) | -- | |
| 雷擊沖擊電流 (Iimp) | -- | 12KA(10/350μs) | |
| 響應時間 (Ta) | ≤25ns | ≤100ns | |
| 后備保護斷路器選型 | D型16A-25A， | -- | |
| 分斷電流能力為4.5KA | |||
| 接入導線截面(L/N) | ≥6mm2 | ||
| 接入接地線截面(PE) | ≥6mm2 | ||
| 工作環境 | -40℃~+85℃ | ||
| 相對濕度 | ≤95% | ||
| 安裝 | 35mm標準電氣導軌 | ||
| 外殼材料 | 增強阻燃PBT | ||
| 測試依據 | GB18802.1、IEC61643-1 | ||
| 貨號 | 型號 | 備注 | |

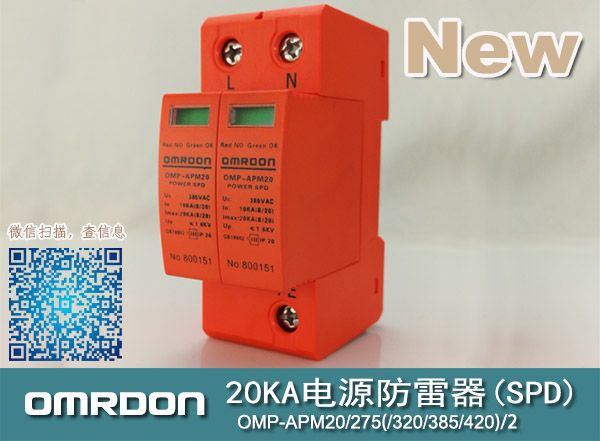

| 800120 | OMP-APM20/2 | 單相220V用，2P | |
| 800121 | OMP-APM20/1+NPE | 單相220V用，1+1保護模式 | |

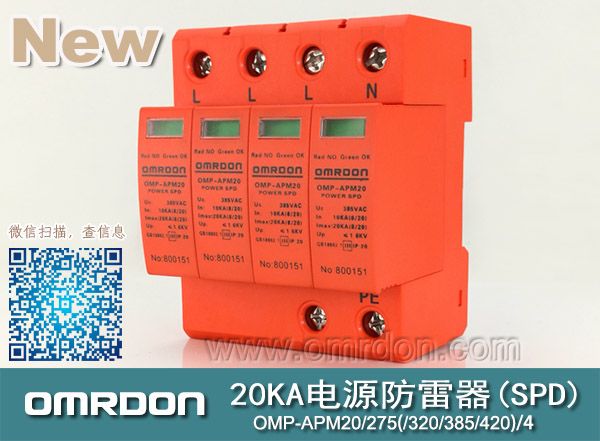

| 800118 | OMP-APM20/4 | 三相380V用，4P | |
| 800119 | OMP-APM20/3+NPE | 三相380V用，3+1保護模式 | |
| 800128 | OMP-FM | （可選）遙信報警觸點端子，用于遠程報警監控功能。 | |
