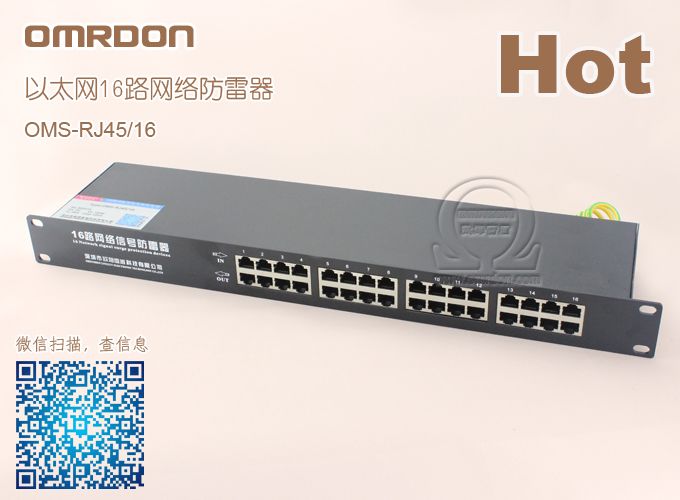

機架式16路網絡信號防雷器 網絡電涌保護器、網絡交換機防雷器 OMS-RJ45/16-
網絡防雷器產品介紹：
歐姆雷盾（OMRDON）網絡信號防雷器（網絡電涌保護器、網絡信號避雷器、網絡信號過壓保護器）用于保護敏感的以太網100M高速網絡通信線路;廣泛用于計算機網絡通信傳輸系統、網絡交換機、大型路由器等網絡設備;使其免受雷電感應電壓、電網電壓波動干擾、靜電放電和大負載啟動產生的瞬間沖擊電涌電壓所造成的重大損壞。
網絡防雷器工作原理：
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證信號系統正常工作；當系統線路上出現電涌過電壓、過電流時，SPD的電阻突變或持續下降為低阻抗，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常運行。
網絡防雷器功能特點：
1.該產品采用二級復合型保護電路設計。
2.核心元件選用國際名牌產品，應用先進的生產工藝制造，質量可靠。
3.具有通流容量大、殘壓水平低、反應靈敏、性能穩定、插入損耗低等特點。
4.單路/8路/16路/24路可自由選擇，安裝更方便，不占空間。
產品應用和安裝位置：
歐姆雷盾（OMRDON）網絡信號防雷器適用于雷擊區域的LPZ2-3區域或更高界面，一般安裝于計算機網絡通信傳輸系統設備、網絡交換機、大型路由器等網絡設備信號輸入端。
網絡防雷器技術參數：
名稱 | 網絡信號防雷器 | ||
產品型號 | OMS-RJ45/8 | OMS-RJ45/16 | OMS-RJ45/24 |
貨號 | 800333 | 800310 | 800311 |
SPD類別 | 復合型 | ||
SPD功能 | 具有限壓、限流功能 | ||
標稱工作電壓Un | 5V | ||
標稱放電電流In（8/20μs） | 5KA | ||
最大放電電流Imax（8/20μs） | 10KA | ||
限制電壓Up | 15V | ||
數據傳輸速率Vs | 100M bps | ||
插入損耗Ae | ≤0.2dB | ||
響應時間Ta | ≤1ns | ||
接口形式 | RJ45 | ||
保護引腳 | 1/2、3/6 | ||
接口數量 | 8路 | 16路（口） | 24路（口） |
安裝方式 | 串聯 | 串聯，19"機架式 | |
過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | ||
工作環境 | 溫度-25～+65℃；濕度≤95%（25～30℃） | ||
外殼保護等級 | IP20 | ||
測試標準 | GB18802.1 -18802.21，IEC61643-21：2000 | ||
